라우터 안테나의 완벽 가이드: 재료 과학부터 신호 최적화까지

집이나 사무실에서 무선 네트워크의 편리함을 누릴 때, 우리는 코너에 조용히 서 있는 라우터나 더듬이처럼 뻗어 있는 안테나에 거의 주의를 기울이지 않습니다. 이 겉보기에 단순한 금속 막대들은 사실 네트워크 품질을 결정하는 핵심 요소입니다. 무선 신호 전송의 핵심 구성 요소인 안테나 설계는 네트워크 커버리지 범위와 연결 안정성에 직접적인 영향을 미칩니다.

1. 전자기파 전송의 핵심 허브

라우터 안테나는 근본적으로 에너지 변환 장치로, 회로에서 생성된 고주파 전기 신호를 공간으로 방출되는 전자기파로 변환하고, 동시에 터미널 장치에서 다시 보내오는 전자기파 신호를 수신하는 역할을 합니다. 전자기 이론에 따르면, 안테나 치수는 작동 파장과 엄격하게 일치합니다. 2.4GHz 대역은 약 12.5cm의 파장에 해당하고, 5GHz 대역은 약 6cm의 파장을 지원합니다. 이는 최신 라우터 안테나가 종종 특정 길이로 설계되는 이유를 설명합니다. 정밀한 임피던스 매칭 기술을 통해 안테나는 회로와 공간 매체 간의 효율적인 신호 전송을 보장하며, 변환 효율은 무선 커버리지 반경과 전송 안정성을 직접적으로 결정합니다.

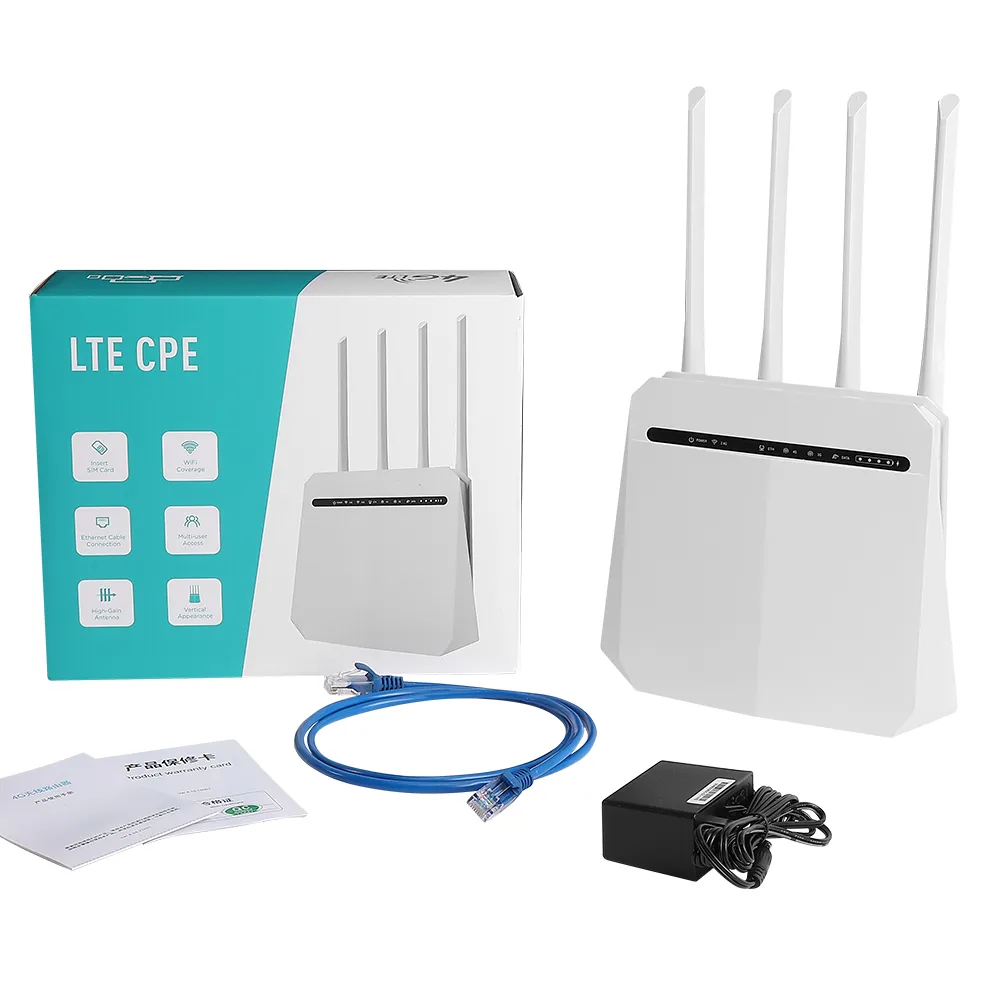

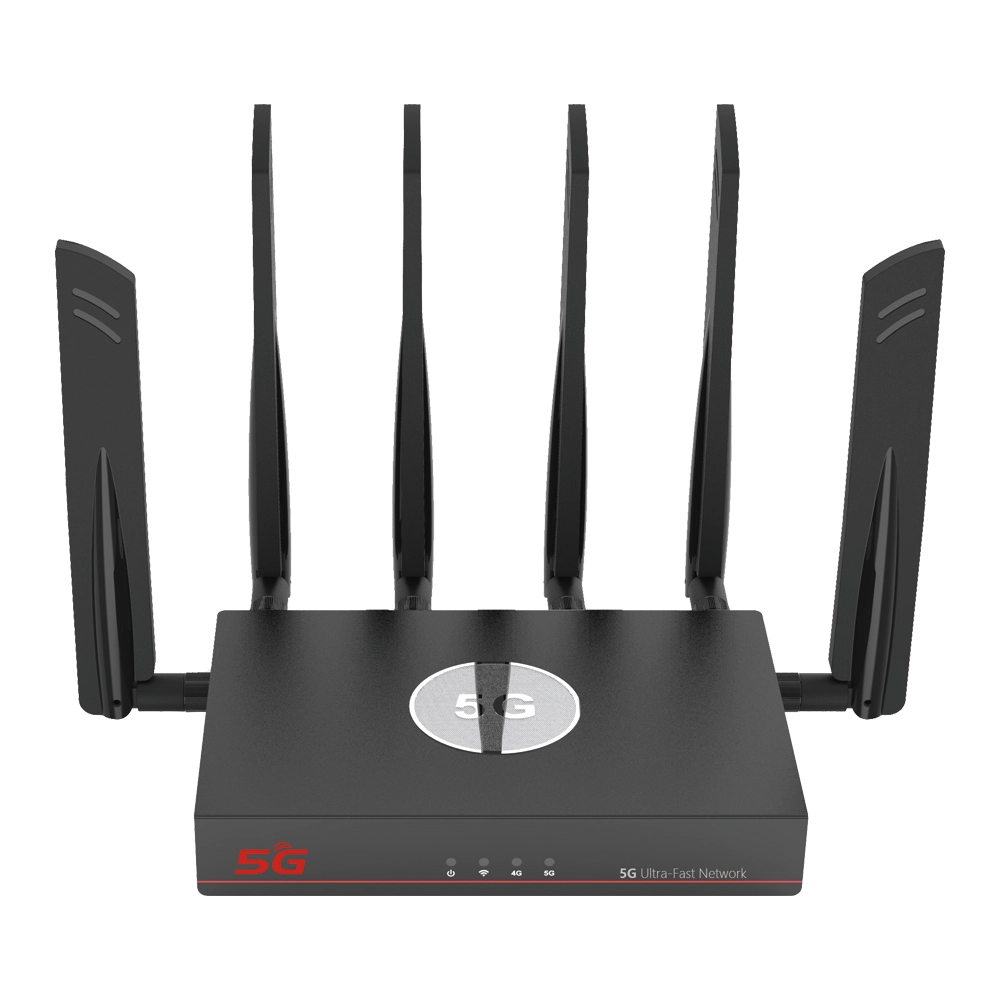

안테나는 전자기 공진 원리를 기반으로 작동합니다. 일반적으로 안테나의 물리적 길이는 최적의 공진을 달성하고 효율적인 에너지 변환을 위해 작동 파장의 절반 또는 1/4과 관련되도록 설계됩니다. 안테나는 또한 방향성을 가지며, 이는 다른 방향으로 신호를 방출하거나 수신하는 능력이 다양하다는 것을 의미합니다. 대부분의 가정용SIM 카드 슬롯이 있는 4G WiFi 라우터또는5G 셀룰러 라우터은 전방향성 안테나를 사용하며, 이는 신호를 수평으로 360도 균일하게 방출하여 평평한 “도넛” 모양으로 방 전체를 커버하도록 설계되었습니다.

2. 안테나 재료: 신호를 위한 보이지 않는 “고속도로”

안테나 성능의 핵심은 육안으로는 보이지 않는 재료 과학에 있습니다. 안테나 재료는 신호 강도, 안정성 및 커버리지뿐만 아니라 복잡한 환경에서의 장기적인 신뢰성에도 영향을 미칩니다.

1. 핵심 도체: 전류를 위한 “고속도로”

안테나의 핵심 기능은 전기 신호와 전자기파 간의 효율적인 변환이며, 도체 재료의 선택은 주로 전기 전도성을 고려합니다. 순수 구리는 뛰어난 전도성을 제공하지만 부드럽고 구부러지기 쉬우므로 인청동 및 황동과 같은 구리 합금이 생산에 더 일반적으로 사용되며, 우수한 전도성을 유지하면서 경도와 피로 저항을 크게 향상시킵니다. 더 높은 강도가 필요한 시나리오에서는 우수한 내식성과 기계적 강도 때문에 스테인리스 스틸이 하이엔드 또는 특수 라우터에 사용됩니다.

2. 지지 구조 및 표면 마감

알루미늄 합금은 안테나 지지 구조물에 주로 선택되는 재료로, 뛰어난 강도 대 중량 비율, 쉬운 성형성 및 제어 가능한 비용을 제공합니다. 고강도 엔지니어링 플라스틱은 전방향성 안테나의 외피 역할을 하여 미학적이고 절연적인 쉘을 제공합니다.

표면 처리는 매우 중요합니다. 금 도금은 화학적으로 안정적이고 전도성이 높아 최고의 성능을 제공하지만 비싸기 때문에 일반적으로 핵심 접점에만 사용됩니다. 니켈 또는 주석 도금은 더 비용 효율적이며 견고한 보호 기능을 제공합니다. 많은 안테나는 성능과 비용의 균형을 맞추기 위해 다층 도금 공정을 사용합니다.

3. 전방향성 안테나와 지향성 안테나의 재료 차이

전방향성 안테나는 균일한 360도 수평 방출을 추구하며, 방출 요소는 일반적으로 구리 합금 막대 또는 튜브로 만들어져 플라스틱 또는 알루미늄 합금 하우징에 봉인됩니다. 패널 또는 야기 안테나와 같은 지향성 안테나는 특정 방향으로 신호 에너지를 집중시켜 더 긴 전송 거리를 달성합니다. 이들은 더 복잡한 구조를 가지며 더 높은 재료 정밀도와 안정성을 요구하며, 종종 정밀 다이캐스트 또는 스탬프 알루미늄 합금을 사용합니다.

4. 내부 안테나 vs. 외부 안테나의 재료 고려 사항

내부 안테나는 종종 PCB 또는 유연 회로 기판 안테나를 사용하며, 성능은 기판 재료의 유전율과 손실 탄젠트에 크게 의존합니다. 그 장점은 저렴한 비용과 높은 일관성입니다. 외부 안테나는 더 큰 물리적 크기와 설계 자유도를 가지므로 더 두꺼운 구리 합금 방출 요소를 사용할 수 있으며, 알루미늄 합금 또는 플라스틱과 같은 외부 구조 재료가 사용자에게 직접 노출되므로 외관과 질감이 중요한 고려 사항이 됩니다.

3. 핵심 기술 원리 분석

1. 안테나 수와 MIMO 기술의 시너지

최신 라우터는 일반적으로 여러 안테나를 포함하고 있는데, 이는 단순히 쌓기 위한 것이 아니라 MIMO 기술을 구현하기 위함입니다. 이 기술은 여러 안테나를 사용하여 데이터 스트림을 동시에 송수신함으로써 병렬 전송 채널을 생성합니다. 예를 들어, 4개 안테나 라우터는 4개의 독립적인 데이터 스트림을 설정하여 이론적 전송 대역폭을 곱할 수 있습니다. 더 중요한 것은 MIMO 시스템이 공간 다이버시티(다른 안테나를 통해 동일한 신호의 여러 복사본 수신)를 사용하여 지능형 알고리즘을 결합하여 최적의 신호를 선택함으로써 다중 경로 효과로 인한 신호 왜곡을 크게 줄인다는 것입니다.

안테나 수가 신호 강도와 직접적으로 동일하지 않다는 점을 명확히 하는 것이 중요합니다. 여러 안테나는 주로 MIMO 기술을 위해 사용되며, 효과적이려면 안테나 수가 라우터의 칩셋 및 터미널 장치 기능과 일치해야 합니다.

2. 전방향성 안테나와 지향성 안테나의 적용 차이

일반 가정용 라우터는 대부분 전방향성 안테나를 사용하며, 신호 방출 패턴이 수평으로 동심원 형태로 균일하게 퍼져 전체 커버리지가 필요한 환경에 적합합니다. 지향성 안테나는 특정 각도 범위 내에서 에너지를 집중시켜 스포트라이트처럼 장거리 침투를 달성합니다. 이는 좁은 공간이나 점대점 전송에 이상적입니다. 일부 고급 라우터는 장치 위치에 따라 빔 방향을 동적으로 조정하여 “신호 추적”을 달성하는 스마트 안테나 배열을 사용합니다.

3. 안테나 이득 및 대역 적응

안테나 이득은 dBi로 측정되며, 신호 에너지를 집중시키는 안테나의 능력을 반영합니다. 더 높은 이득이 더 큰 총 전송 전력을 의미하는 것이 아니라, 방사 패턴을 변경하여 에너지를 재분배하는 것을 의미합니다. 5dBi 전방향성 안테나는 신호 에너지를 더 평평한 영역으로 압축하여 더 강력한 수평 커버리지를 제공하지만 수직 커버리지는 좁습니다. 단층 주택에는 5-7dBi 안테나가 적합하며, 다층 구조에는 고이득 및 저이득 안테나의 조합이 필요할 수 있습니다.

현재 주류 라우터는 2.4GHz 및 5GHz의 듀얼 밴드를 지원합니다. 2.4GHz 대역은 파장이 길고 침투력이 강하지만 간섭에 취약합니다. 5GHz 대역은 채널이 깨끗하여 고속 데이터 전송에 적합하지만 범위가 짧습니다. 빔포밍 기술이 적용된 라우터는 터미널이 지원하는 대역을 자동으로 식별하고 안테나 작동 모드를 동적으로 조정하여 원활한 듀얼 밴드 전환을 가능하게 합니다.

4. 빔포밍: 신호가 장치를 “능동적으로” 찾도록 만들기

빔포밍을 사용하면 라우터는 여러 안테나를 사용하여 스마트폰과 같은 연결된 장치의 위치를 협력적으로 계산한 다음, 신호 에너지를 균일하게 분산시키는 대신 해당 장치로 특별히 향하는 “빔”으로 집중시킵니다. 이는 신호에 효과적으로 “내비게이션”을 추가하여 대상 장치의 수신 신호 강도와 품질을 크게 향상시키고 다른 방향의 간섭을 줄입니다. 이 기술은 미드레인지 및 하이엔드에서 표준이 되었습니다.SIM 카드 슬롯이 있는 4G WiFi 라우터또는5G 셀룰러 라우터.

5. 편파 및 Multi-User MIMO

전자기파는 편파 특성을 가집니다. 일반적인 라우터 및 스마트폰 안테나는 대부분 수직 편파를 사용합니다. 송신 및 수신 안테나가 동일한 편파 방향을 가질 때 신호 강도가 최대화되며, 어떤 각도 차이든 편파 손실을 유발합니다. 일부 고급 라우터는 이 문제를 완화하기 위해 편파 다이버시티 또는 원형 편파를 사용합니다.

MU-MIMO (Multi-User MIMO)는 Wi-Fi 6 표준의 핵심 기능으로, 라우터가 여러 안테나를 사용하여 여러 터미널 장치와 동시에 병렬로 통신할 수 있게 하여 여러 장치가 동시에 온라인 상태일 때 네트워크 용량과 효율성을 크게 향상시킵니다.

6. 안테나 배치 및 최적화

1. 배치 각도의 과학적 계획

전방향성 안테나는 “도넛 효과”를 나타냅니다. 안테나가 수직일 때 신호 강도는 수평 방향에서 가장 강하고 상단과 하단에서 가장 약합니다. 안테나를 수직으로 배치하는 것이 좋습니다. 라우터에 여러 안테나가 있는 경우, 하나는 수직, 하나는 45도, 다른 하나는 수평과 같이 다른 각도로 배치하여 다양한 방향의 다른 층이나 장치를 커버하는 데 도움이 되도록 시도하십시오.

다층 주택의 경우, 안테나를 약 45도 각도로 기울이면 원추형 커버리지 영역이 생활 공간과 일치할 수 있습니다. 안테나를 벽이나 금속 물체 가까이에 두는 것을 피하십시오. 이러한 재료는 전자기파를 흡수하여 신호 감쇠를 유발합니다. 실험 데이터에 따르면 라우터를 1.5미터 높이에 배치하면 바닥 재료에 의한 신호 흡수를 효과적으로 줄일 수 있습니다.

2. 환경 간섭 완화 전략

금속 가구 및 전기 제품은 전자기 차폐를 생성하고, 콘크리트 내력벽은 5GHz 신호를 최대 20dB까지 감쇠시킬 수 있습니다. 전문 앱을 사용하여 신호 매핑을 통해 사각지대를 식별한 다음 라우터 배치를 조정하십시오. 신호가 장애물을 통과해야 하는 시나리오에서는 안테나 각도를 조정하여 신호 반사를 활용하십시오. 벽에서 반사된 파동을 사용하여 직접 신호를 보완하십시오.

7. 일반적인 오해 및 구매 팁

일반적인 오해 명확히 하기

안테나에 탄산음료 캔을 부착하는 것은 신호를 향상시키지 못하며, 오히려 안테나의 원래 방사 패턴을 방해하여 역효과를 낼 수 있습니다.

더 긴 안테나가 반드시 더 좋은 것은 아니며, 길이는 작동 주파수와 일치해야 합니다.

신호 막대가 가득 차 있다고 항상 빠른 속도를 의미하는 것은 아닙니다. 속도는 채널 혼잡, 라우터 처리 능력, 광대역 대역폭 및 기타 여러 요인에 의해 영향을 받습니다.

벽 관통은 주로 전송 전력, 안테나 이득, 작동 주파수 및 건물 구조에 따라 달라지며, 단순히 안테나 수를 늘리는 것은 제한적인 개선만 제공합니다.

라우터 구매 시 안테나 관련 고려 사항

라우터가 Wi-Fi 6 또는 Wi-Fi 7과 같은 최신 무선 표준을 지원하는지 확인하십시오. 이는 안테나 설계의 기초를 결정합니다.

빔포밍 및 MU-MIMO와 같은 스마트 기술을 지원하는지 확인하십시오.

넓거나 복잡한 평면도의 경우, 여러 노드를 사용하여 많은 안테나가 있는 단일 라우터보다 더 효과적으로 커버리지를 확장하는 Mesh network 시스템을 고려하십시오.

단순히 사양을 비교하는 것보다 권위 있는 리뷰 소스의 실제 테스트 데이터를 참조하십시오.

안테나 재료에 주의하십시오. 유명 브랜드의 중고급 모델은 일반적으로 더 고품질의 재료를 사용합니다.

안테나 업그레이드의 실현 가능성

일부SIM 카드 슬롯이 있는 4G WiFi 라우터또는5G 셀룰러 라우터는 교체 가능한 안테나 커넥터를 사용하지만, 업그레이드하기 전에 장치의 출력 전력이 안테나의 파라미터와 일치하는지 확인하십시오. 과도하게 높은 이득의 안테나는 전송 전력이 국가 표준을 초과하여 신호 품질 문제를 유발할 수 있습니다. 제조업체에서 인증한 안테나 액세서리를 선택하는 것이 가장 좋습니다. 실제로 표준 안테나를 3dBi 더 높은 이득의 안테나로 업그레이드하면 이론적으로 커버리지 영역을 약 40% 확장할 수 있습니다.

8. 미래 기술 동향

Wi-Fi 6/7 기술의 발전과 함께 적응형 안테나 시스템은 더 정교한 빔 제어를 달성할 것입니다. 밀리미터파 대역의 적용은 안테나 크기의 추가적인 소형화를 추진하고 있으며, 배열 규모는 64개 요소 이상으로 확장되고 있습니다. 인공지능의 도입은 안테나 시스템이 사용자 행동 패턴을 학습하고 장치 이동 궤적을 예측하며 사전 예방적 빔 조정을 구현할 수 있도록 할 것입니다. 안테나 설계는 또한 더욱 통합되고 소형화되어 고성능 배열 안테나가 우아하게 내장될 수 있도록 합니다. 이러한 혁신은 홈 네트워크를 지능적이고 지향적인 커버리지 시대로 이끌 것입니다.

결론

라우터 안테나는 단순한 금속 막대 이상으로, 전자기학, 재료 과학 및 신호 처리 기술을 통합한 정교한 구성 요소입니다. 내부 구리 합금 방사 요소부터 미크론 두께의 표면 도금, 외부 알루미늄 합금 쉘에 이르기까지 모든 재료 선택은 신중한 계산과 절충을 포함합니다. 그 작동 원리와 특성을 이해하는 것은 “안테나가 많을수록 좋다”는 단순한 사고방식을 넘어설 수 있도록 도와주며, 무선 네트워크를 더 과학적으로 선택, 설정 및 최적화할 수 있도록 합니다. 다음번에 Wi-Fi 신호가 강하고 비디오가 원활하게 스트리밍될 때, 고품질 안테나 재료가 그 공로의 일부를 차지한다는 것을 기억할 수 있습니다. 이 겉보기에 단순한 금속 구조물은 디지털 세계와 물리적 공간을 연결하는 중요한 다리이며, 그 지속적인 진화는 앞으로 몇 년 동안 우리의 연결 경험을 형성할 것입니다.

Junhaoyue Technology의 다양한 4G WiFi 라우터(SIM card slot 포함) 또는 Cellular 5G 라우터 모델은 고객의 다양한 요구 사항을 충족하기 위해 서로 다른 안테나를 사용합니다. 더 자세한 정보가 필요하시면 언제든지 문의해 주십시오.
