Première Partie : Fondamentaux – Positionnement des Couches et Principe de Fonctionnement d'un Routeur

1. À quelle Couche un Routeur Fonctionne-t-il ?

Un routeur opère au niveau de la couche Réseau (Couche 3) du modèle d'interconnexion de systèmes ouverts (OSI), une couche essentielle dans l'architecture de communication réseau. Le modèle OSI, développé par l'Organisation internationale de normalisation (ISO), divise le système de communication en sept couches logiques : de bas en haut : Couche Physique, Couche Liaison de Données, Couche Réseau, Couche Transport, Couche Session, Couche Présentation et Couche Application. Cette conception en couches décompose le processus de communication réseau en plusieurs modules relativement indépendants, chaque couche interagissant via des interfaces standard, améliorant considérablement la flexibilité et l'évolutivité des systèmes réseau.

Un routeur analyse les informations d'adresse réseau (telles que l'adresse IP) au sein des paquets de données pour réaliser le transfert de données inter-réseaux et les décisions de routage, isolant efficacement les domaines de diffusion et connectant les réseaux avec différentes topologies. En tant que dispositif d'interconnexion réseau intelligent, ses fonctions principales incluent la sélection de chemin, la commutation de paquets et le contrôle de flux, ce qui en fait un pilier essentiel de l'infrastructure Internet.

2. La Différence Essentielle Entre un Routeur et un Commutateur de Couche 2

Comparé à un commutateur de Couche 2, qui opère au niveau de la Couche Liaison de Données, un routeur présente des différences fonctionnelles fondamentales. Un commutateur transmet des trames de données basées sur l'adresse MAC, toutes les opérations se déroulant au sein du même domaine de diffusion. Un routeur, cependant, effectue une communication inter-réseaux basée sur l'adresse de la couche Réseau, isolant efficacement les domaines de diffusion et limitant la portée de propagation des tempêtes de diffusion. Cette caractéristique rend le routeur irremplaçable dans la construction de réseaux à grande échelle, assurant l'évolutivité et la stabilité du réseau.

3. Comment Fonctionne un Routeur

3.1 La Naissance des Paquets de Données et le Début de Leur Trajet

Toute information transmise sur le réseau—qu'il s'agisse de contenu web, d'e-mails ou de vidéo—est divisée en unités de données plus petites et standardisées appelées paquets. Chaque paquet contient deux parties : un en-tête et une charge utile. L'en-tête contient des informations cruciales telles que l'adresse IP de destination, l'adresse IP source et les numéros de séquence pour contrôler l'ordre de transmission. L'objet principal avec lequel un routeur travaille est ce flux continu de paquets.

3.2 Réception du Signal et Traitement Initial

Lorsque les données arrivent au routeur depuis le WAN (généralement via une ligne fournie par un FAI telle que la fibre ou Ethernet), elles existent d'abord sous forme de signaux électriques ou optiques. L'interface WAN du routeur reçoit ces signaux physiques et les convertit en signaux numériques reconnaissables par les circuits internes. Par la suite, le routeur effectue des vérifications d'intégrité sur les paquets, comme la vérification des erreurs de transmission de données à l'aide du CRC. Si une vérification échoue, le paquet endommagé est généralement écarté pour éviter de gaspiller les ressources de traitement.

3.3 Table de Routage – Une Carte Réseau

La table de routage est le cœur et le cerveau d'un routeur, elle constitue la base fondamentale de sa prise de décision. C'est essentiellement une base de données stockée dans la mémoire du routeur, semblable à une carte réseau détaillée. Chaque entrée de la table de routage contient généralement l'adresse réseau de destination, le masque de sous-réseau, l'adresse du prochain saut et l'interface de sortie. En maintenant et en interrogeant cette table, le routeur détermine où envoyer chaque paquet entrant.

Lors de l'interrogation de la table de routage, le routeur utilise le principe de « correspondance de préfixe le plus long »—il sélectionne l'entrée avec le masque de sous-réseau le plus long (c'est-à-dire l'adresse réseau la plus spécifique) pour garantir que le paquet est envoyé par le chemin le plus précis.

3.4 Protocole ARP et Réencapsulation des Paquets

Après avoir déterminé l'adresse IP du prochain saut, le routeur doit trouver l'adresse physique correspondante (adresse MAC) car les données sont finalement adressées par des adresses MAC au sein d'un réseau local. À ce stade, le routeur vérifie son cache ARP. Si aucune correspondance n'est trouvée, il diffuse une requête ARP. Après avoir obtenu l'adresse MAC cible, le routeur « met une nouvelle enveloppe » sur le paquet—il le réencapsule avec une nouvelle trame de Couche Liaison de Données, où l'adresse MAC source devient l'adresse de l'interface de sortie du routeur, et l'adresse MAC de destination deviendra l'adresse du périphérique du prochain saut.

3.5 Protocoles de Routage et Apprentissage Dynamique

Dans des environnements réseau complexes tels que les réseaux d'entreprise ou la dorsale Internet, les routeurs doivent communiquer entre eux, s'informant mutuellement des chemins réseau connus. Ils y parviennent en exécutant des protocoles de routage (tels que OSPF et BGP). Les routeurs échangent périodiquement des informations de routage avec les routeurs voisins, mettant à jour dynamiquement leurs tables de routage. Lorsqu'un chemin réseau échoue, le routeur calcule automatiquement un nouveau chemin disponible, assurant l'auto-réparation du réseau et une haute fiabilité.

Deuxième Partie : Fonctionnalités – Rôles Clés et Utilisations Pratiques d'un Routeur

I. Rôles Clés d'un Routeur

1.1 Centre de Contrôle du Trafic Réseau

En tant que passerelle intelligente entre le LAN et le WAN, un routeur assure un transfert de paquets et une sélection de chemin efficaces grâce à sa puce de commutation et son processeur intégrés. Lorsqu'un périphérique utilisateur envoie une requête d'accès, le routeur lit l'adresse de destination du paquet et calcule automatiquement le chemin de transmission optimal à l'aide d'algorithmes de routage dynamique. Ce mécanisme de planification intelligent agit comme un système de contrôle du trafic, prévenant efficacement la congestion du réseau et garantissant des canaux de transmission stables pour les applications à large bande passante comme la vidéoconférence et les jeux en ligne.

1.2 Constructeur de Réseau Privé

Grâce au service DHCP, le routeur attribue automatiquement des adresses IP privées (commençant généralement par 192.168.x.x ou 10.x.x.x) aux périphériques connectés, créant un environnement LAN indépendant. La technologie NAT crée une barrière de sécurité naturelle, faisant apparaître les périphériques internes comme une seule adresse IP publique pour le monde extérieur, bloquant efficacement plus de 70 % des attaques de balayage réseau externes. De plus, la fonction de mise en cache DNS intégrée du routeur accélère la résolution des noms de domaine, réduisant le temps de réponse moyen à un tiers de sa longueur originale.

1.3 Station de Base pour Signaux Sans Fil

La fonction de point d'accès sans fil intégrée aux routeurs modernes utilise les technologies MIMO et beamforming pour convertir les signaux réseau en une couverture Wi-Fi stable et fiable. Grâce à la technologie de modulation OFDM, le routeur divise les canaux de transmission en plusieurs sous-canaux orthogonaux, améliorant considérablement les capacités anti-interférences. Les routeurs Wi-Fi 6 augmentent la capacité du réseau par quatre par rapport aux générations précédentes dans les scénarios de connexion d'appareils denses.

1.4 Gardien de la Sécurité Réseau

Le pare-feu intégré du routeur utilise la technologie d'inspection de paquets à états (stateful packet inspection), analysant en profondeur l'adresse source, l'adresse de destination et le type de protocole de transmission de chaque paquet. En établissant des tables de règles de filtrage dynamiques, il peut bloquer les requêtes d'accès anormales en temps réel, interceptant environ 85 % des tentatives d'intrusion réseau. Certains routeurs de niveau entreprise incluent également la fonctionnalité IPS pour se défendre efficacement contre les attaques DDoS.

Seize Utilisations Pratiques des Routeurs

N°	Cas d'Utilisation	Valeur Fondamentale
1	Construire et distribuer un réseau local	Effectuer la traduction NAT complète, former la première barrière de sécurité
2	Couverture Wi-Fi	Libéré des contraintes de câbles, obtenir une connectivité sans fil dans toute la maison
3	Connexion et gestion multi-appareils	Prend en charge des dizaines d'appareils simultanément, prêt à l'emploi
4	Pare-feu domestique	Surveiller les flux de données, bloquer les accès non autorisés
5	Contrôle parental	Gérer le temps d'écran et le contenu internet des enfants
6	Centre de contrôle de la maison intelligente	Connecter des appareils intelligents, activer des scénarios d'automatisation
7	Redirection de ports et services VPN	Accès à distance au réseau domestique, hébergement de serveurs personnels
8	Cloud privé domestique et stockage réseau	Les disques durs externes transforment le routeur en NAS, stockage cloud privé
9	Gestion de la bande passante QoS	Allouer intelligemment la bande passante, assurer le bon fonctionnement des applications critiques
10	Réseau invité	Isoler du réseau principal, protéger la confidentialité et la sécurité
11	Réseau maillé	Mise en réseau de groupe multi-nœuds, pour une itinérance transparente dans toute la maison
12	Capacités d'extension USB	Connecter des imprimantes, des dongles 4G/5G et d'autres périphériques
13	Mises à jour du firmware et extensions	Corriger les vulnérabilités, ajouter de nouvelles fonctionnalités, personnaliser les fonctions
14	Statistiques de trafic et diagnostics réseau	Analyser l'utilisation du réseau, localiser rapidement les pannes
15	Réseau d'appareils IoT	Isoler les appareils IoT, renforcer la sécurité
16	Économie d'énergie et planification des commutations	Planifier les redémarrages, programmer les arrêts Wi-Fi, efficacité énergétique

Troisième Partie : Guide de Sélection – Différences Entre les Routeurs et Comment Choisir

I. Douze Facteurs Clés Distinctifs pour les Routeurs

1.1 Classe de Débit de Transfert

Selon les normes IEEE, les routeurs Wi-Fi 6 peuvent atteindre des vitesses théoriques maximales allant jusqu'à 9,6 Gbps, tandis que les appareils Wi-Fi 5 ont une vitesse théorique maximale de 3,5 Gbps. Les normes plus récentes offrent une transmission de données plus efficace.

1.2 Capacité de Prise en Charge des Bandes

Les routeurs modernes prennent généralement en charge le fonctionnement bi-bande (2,4 GHz + 5 GHz) ou tri-bande. La bande 2,4 GHz a une forte pénétration mais est sujette aux interférences, la bande 5 GHz offre une vitesse de transmission plus élevée mais une distance de couverture plus courte. Les routeurs tri-bande haut de gamme peuvent réduire efficacement la congestion du réseau lorsque plusieurs appareils sont connectés.

1.3 Architecture de Conception d'Antenne

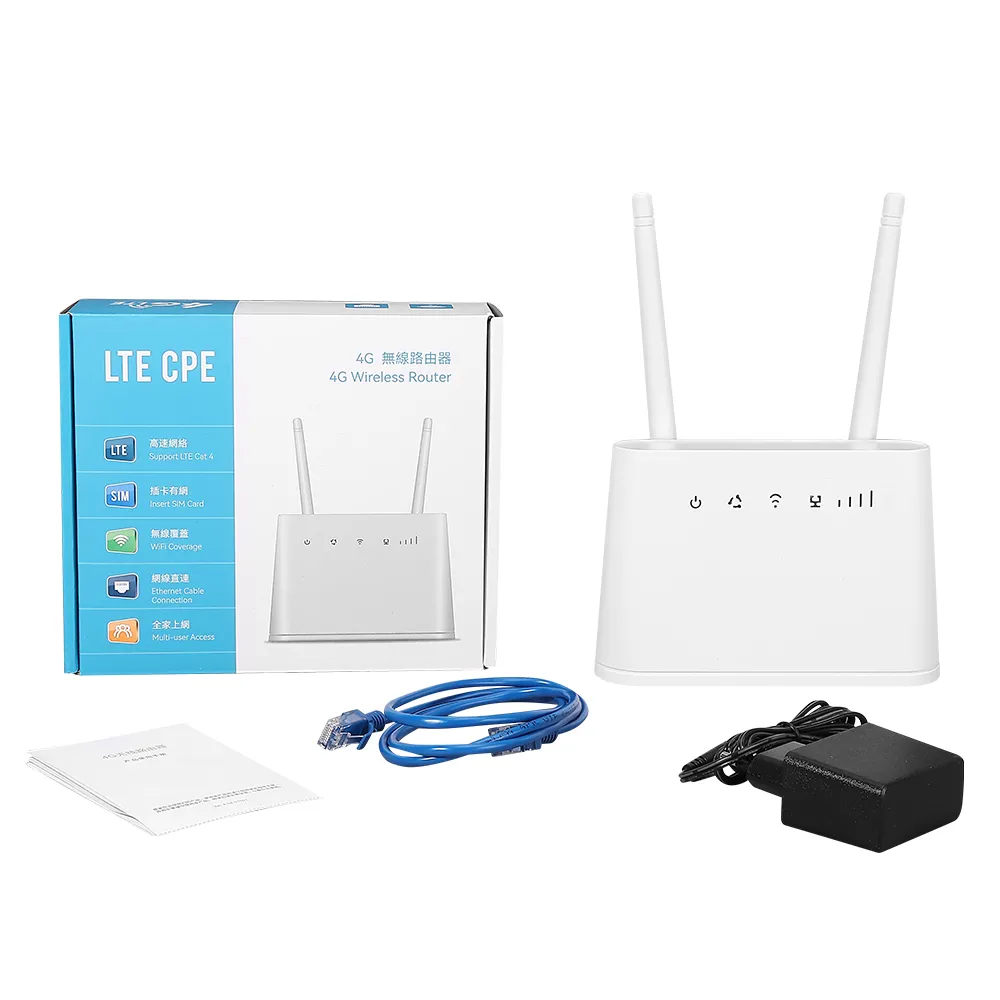

Les routeurs traditionnels utilisent des antennes externes réglables, tandis que les routeurs modernes utilisent généralement la technologie MIMO. Les routeurs haut de gammerouteur wifi 4gourouteur 5G avec SIM cardutilisent même huit antennes ou plus, et exploitent la technologie de formation de faisceau pour améliorer directionnellement les signaux. Le gain d'antenne est mesuré en dBi, des valeurs plus élevées indiquant une capacité de transmission directionnelle plus forte.

1.4 Performance du Processeur

Les routeurs grand public utilisent généralement des processeurs monocœur ou double cœur avec des fréquences allant de 800 MHz à 1,4 GHz. Les routeurs de niveau entreprise utilisent des processeurs multicœurs avec des capacités NAT accélérées par le matériel, capables de connecter de manière stable plus de 100 appareils terminaux simultanément.

1.5 Configuration de la Mémoire

Les routeurs d'entrée de gamme ont généralement 128 Mo de mémoire, les modèles haut de gamme ont 512 Mo voire 1 Go de mémoire, une mémoire plus grande assure la stabilité du système lors de connexions multi-appareils et de transmissions de données à grand volume.

1.6 Types d'Interfaces Filaire

Les routeurs grand public sont dotés de ports Gigabit Ethernet, certains modèles haut de gamme étant passés à des ports 2,5G ou même 10G. Le nombre de ports passe également des 4 ports LAN courants à 8 ou plus. Les ports USB3.0 prennent en charge les fonctions de stockage réseau et de partage d'imprimantes.

1.7 Technologie de Couverture du Signal Sans Fil

Les réglementations chinoises limitent la puissance de transmission maximale des équipements LAN sans fil à 100 milliwatts. Les routeurs haut de gamme améliorent la qualité du signal en ajoutant des PA et des LNA. Les systèmes de mise en réseau Mesh utilisent la technologie de collaboration multi-nœuds pour résoudre complètement les problèmes de zones mortes de signal dans les grandes maisons.

1.8 Fonctionnalité QoS

Les QoS de base ne prennent en charge que la limitation de bande passante, tandis que les systèmes avancés peuvent mettre en œuvre une planification intelligente du trafic basée sur le type d'application. Les routeurs de jeu ont des modes d'accélération de jeu dédiés, tandis que les produits d'entreprise prennent en charge des stratégies d'allocation de bande passante basées sur le rôle de l'utilisateur.

1.9 Système de Protection de la Sécurité

Les produits grand public prennent en charge le protocole de cryptage WPA3, qui offre une sécurité plus forte que les générations précédentes. Les routeurs commerciaux incluent généralement une fonctionnalité de serveur VPN intégrée, certains modèles offrant également des fonctionnalités de contrôle parental.

1.10 Conception Thermique

Les routeurs bas de gamme utilisent la dissipation thermique naturelle, les routeurs milieu à haut de gamme ajoutent des dissipateurs thermiques et des coussinets thermiques, les routeurs phares sont même dotés de ventilateurs de refroidissement actifs. Une bonne conception thermique empêche la surchauffe et la limitation du processeur.

1.11 Fonctionnalités Logicielles

Les systèmes open-source comme OpenWrt prennent en charge une grande personnalisation, tandis que les systèmes propriétaires des fabricants offrent des interfaces d'utilisation plus simples. Les fonctionnalités de gestion cloud permettent aux utilisateurs de configurer à distance les appareils via des applications mobiles.

1.12 Garantie de Service de la Marque

Les marques internationales offrent généralement un service de garantie mondiale avec des périodes de garantie allant jusqu'à trois ans. Les consommateurs doivent prendre en compte de manière exhaustive la réputation de la marque, la couverture du réseau de service et la rapidité de réponse.

2. Recommandations de Sélection

Les consommateurs devraient choisir le routeur le plus adapté en fonction des scénarios d'utilisation réels, du nombre d'appareils terminaux et des exigences de qualité du réseau :

Petite maison (<90㎡), peu d'appareils (<10) : Un routeur double bande d'entrée de gamme est suffisant ;

Maison moyenne-grande (90-150㎡), appareils modérés (10-30) : Choisissez un routeur Wi-Fi 6 de milieu de gamme, en vous concentrant sur le nombre d'antennes et la fonctionnalité QoS ;

Grande maison/villa, appareils denses (>30) : Recommander un système Mesh ou un routeur de niveau entreprise, en se concentrant sur la capacité de couverture et la capacité d'appareils ;

Utilisateurs professionnels de jeux/streaming : Choisissez un routeur de jeu, en vous concentrant sur l'optimisation de la latence et l'accélération de jeu ;

Utilisateurs avancés de maison intelligente : Choisissez un routeur prenant en charge un réseau dédié à l'IoT et des connexions multi-appareils stables ;

Il est également recommandé de vérifier la certification d'accès au réseau des équipements de télécommunications auprès du Ministère de l'Industrie et des Technologies de l'Information pour garantir la conformité aux normes nationales.
