وصف
|

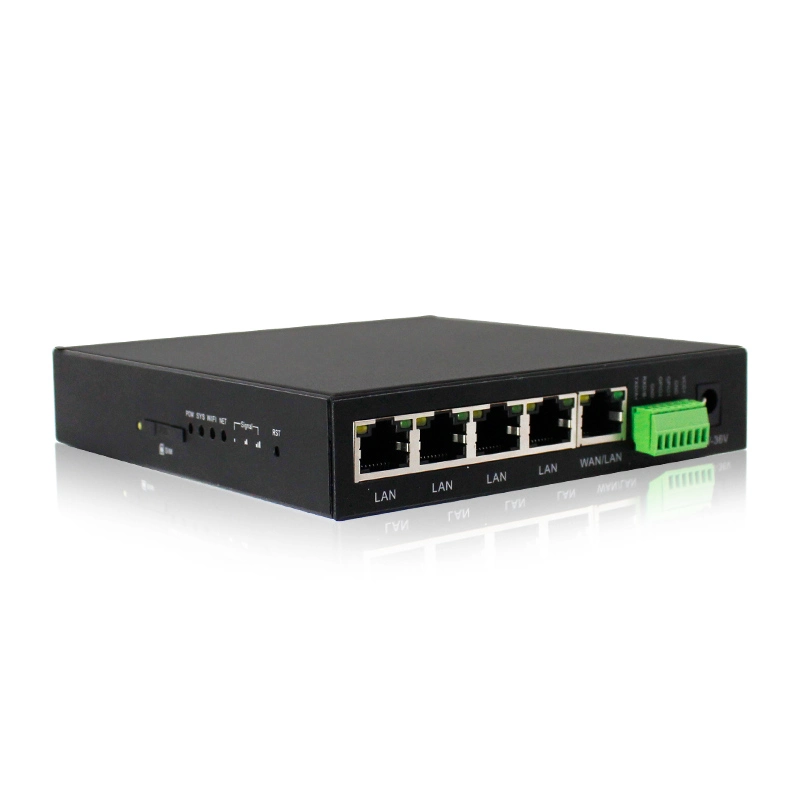

4 جهاز توجيه صناعي LAN 1 WAN VPN VLAN 4G LTE مع منفذ RS232 RS485 و GPIO
|
|
رقم الصنف.
|
هي8220
|
|
وحده المعالجه المركزيه
|
MT7628
|
|
ذاكرة النظام
|
ذاكرة وصول عشوائي DDR2 سعة 128 ميجابايت (اختيارية 256 ميجابايت كحد أقصى)
|
|
برق
|
فلاش SPI سعة 16 ميجابايت (اختياري 32 ميجابايت كحد أقصى)
|
|
واي فاي
|
2.4 جيجاهرتز IEEE 802.11n MIMO
|
|
WAN
|
1 منفذ FE RJ45 بسرعة 10/100 ميجابت في الثانية، مزود بتقنية MDI/X تلقائي، بجهد 1.5 كيلو فولت
حماية العزل المغناطيسي
|
|
شبكة LAN
|
4 منافذ FE RJ45 بسرعة 10/100 ميجابت في الثانية، محرك أقراص MDI/X تلقائي، بجهد 1.5 كيلو فولت
حماية العزل المغناطيسي (افتراضي)
|
|
كتلة المحطة الطرفية
|
2.54 مم كتلة طرفية صناعية قياسية. دعم
المسلسل RS232 / RS485 ، إدخال طاقة التيار المستمر ، GPIO
|
|
سيم
|
1 × حامل بطاقة SIM من نوع الدرج (2FF)
دعم بطاقة USIM / SIM القياسية 1.8 فولت / 3 فولت ، 15KV ESD
الحماية ودعم بطاقة SIM المدمجة (eSIM)
|
|
قوة
|
مقبس إدخال طاقة التيار المستمر القياسي ، الجهد العكسي
الحماية والحماية من زيادة التيار
|
|
اعاده تعيين
|
1 × زر إعادة ضبط المصنع
|
|
هوائي
|
2 × منفذ هوائي قياسي SMA / RP-SMA ، 50 أوم
|
|
المؤشرات
|
مؤشر PWR LED × 1
مؤشر SYS LED × 1
مؤشر WIFI LED × 1
مؤشر LED لحالة NET × 1
مؤشر LED للقوة الخلوية × 3
|
|
محطة فينيكس
|
مواصفات: 7 × 2.54 ملم
VCC+ (إدخال التيار المستمر)
GND (مدخلات التيار المستمر)
GPIO1 (إدخال GPIO 0 / 3.3 فولت)
GPIO2 (خرج GPIO 0 / 3.3 فولت)
GND (RS232) RXD / B- (البروتوكول الافتراضي هو RS485)
TXD / A + (البروتوكول الافتراضي هو RS485)
|
|
مدخلات الطاقة
|
نوع الطاقة: 12 فولت تيار مستمر / 1 أمبير
نطاق الطاقة: 9 فولت ~ 36 فولت تيار مستمر
استهلاك الطاقة: <450 مللي أمبير (12 فولت) ، نموذجي 210 مللي أمبير @ 12 فولت
|
|
مراقبه
|
هيئة مراقبة الأجهزة المدمجة ، الفحص الذاتي التلقائي ، استرداد الفشل التلقائي
|
|
EMC
|
الكهرباء الساكنة: EN61000-4-2 ، المستوى 4
المجال الكهربائي المشع: EN61000-4-3 ، المستوى 4
المجال الكهربائي النبضي: EN61000-4-4 ، المستوى 4
الطفرة: EN61000-4-5 ، المستوى 3
الاضطراب الذي تم إجراؤه: EN61000-4-6 ، المستوى 4
تداخل تردد الطاقة: EN61000-4-8 ، أفقي / رأسي 400 أمبير / م (>المستوى 4)
مناعة موجات الصدمة: EN61000-4-12 ، المستوى 4
|
|
حوش
|
غلاف معدني ، عزل آمن بين الغلاف والنظام ، مناسب بشكل خاص للتطبيقات الميدانية للتحكم الصناعي
|
|
البرامج الثابته
|
Linux SDK
|
|
المواصفات الخلوية 4G / 3G / 2G
|
|
فئة LTE
|
ال تي اي كات 4
|
|
تردد 4G
|
إصدار CN:
LTE-FDD: B1 ، B3 ، B5 ، B7 ، B8 ، B20
LTE-TDD: B34 ، B38 ، B39 ، B40 ، B41
WCDMA: B1 ، B5 ، B8
جي إس إم: B3 ، B8 (اختياري)
نسخة الاتحاد الأوروبي:
LTE-FDD: B1 ، B3 ، B5 ، B7 ، B8 ، B20
LTE-TDD: B34 ، B38 ، B39 ، B40 ، B41
WCDMA: B1 ، B5 ، B8
جي إس إم: B3 ، B8 (اختياري)
إصدار LATAM/AU
LTE-FDD: B1 ، B2 ، B3 ، B4 ، B5 ، B7 ، B8 ، B28 ، B66
LTE-TDD: B40
WCDMA: B1 ، B2 ، B4 ، B5 ، B8
جي إس إم: B2 ، B3 ، B5 ، B8
|
|
معدل البيانات
|
LTE-FDD: الحد الأقصى 150 (DL) / الحد الأقصى 50 (UL)
LTE-TDD: الحد الأقصى 130 (DL) / الحد الأقصى 30 (UL)
WCDMA: الحد الأقصى 384 (DL) / الحد الأقصى 384 (UL)
الحافة: الحد الأقصى 236.8 (DL) / الحد الأقصى 236.8 (UL)
GPRS: الحد الأقصى 85.6 (DL) / الحد الأقصى 85.6 (UL)
|
|
قوة الإرسال
|
< 24 ديسيبل
|
|
حساسية الاستقبال
|
<-109 ديسيبل
|
|
مواصفات Wi-Fi
|
|
تقنية Wi-Fi
|
IEEE 802.11b / g / n
|
|
تردد
|
2.4 جيجا هرتز (2.412-2.4835 جيجاهرتز)
|
|
قناة
|
القناة 1 – 13
|
|
تكساس / RX
|
2.4 جيجا هرتز: 1T1R
|
|
MIMO
|
DL: 2X2 MIMO
|
|
الحد الأقصى لمعدل البيانات
|
802.11b: 11 ميجابت في الثانية
802.11 جرام: 54 ميجابت في الثانية
802.11n: 300 ميجابت في الثانية
|
|
تعديل
|
11 ب: DBPSK و DQPSK و CCK و DSSS
11 زرام: BPSK و QPSK و 16QAM و 64QAM و OFDM
11ن: MCS0 ~ 15 OFDM
|
|
حساسية الاستقبال
|
-85 ديسيبل في 802.11b
-70 ديسيبل في 802.11 جم
-70 ديسيبل في 802.11 نيوتن
|
|
الأعلى.انتاج الطاقة
|
17±2 ديسيبل في 802.11b
16±2 ديسيبل في 802.11 جم
15±2 ديسيبل في 802.11n
|
|
نوع الهوائي
|
هوائي خارجي × 2
|
|
دعم مستخدم Wi-Fi
|
الحد الأقصى 32 مستخدم
|
|
تشفير Wi-Fi
|
التشفير المحمي WEP/WPA/WPA2
|
|
الخصائص الرئيسية
|
|
WAN
|
IP ثابت ، DHCP ، L2TP ، PPTP ، PPPoE ، 4G
دعم التكرار ونظام التشغيل WAN-WWAN Failsafe
اكتشاف الارتباط واكتشاف نبضات القلب وإعادة الاتصال التلقائي
|
|
واي فاي
|
العميل، نقطة الوصول، وضع الموجه
دعم تشفير WPA / WPA2 / WPA3 ومرشح MAC و
الاخرين
دعم وظيفة شبكة
|
|
VPN
|
PPTP / L2TP / OpenVPN / IPSec
|
|
إدارة
|
وظائف SYSLOG / HTTP
دعم ترقية البرامج الثابتة المحلية أو البعيدة ، الاستيراد /
تصدير ملف التكوين
إدارة السحابة، TR069، TR181
|
|
الاخرين
|
إدارة السحابة، TR069، TR181
دعم IPv4 و IPv6
دعم NTP
دعم شبكة VLAN واستنساخ عنوان MAC
دعم خادم DHCP وعميل DHCP وربط عناوين DHCP و MAC و DDNS وجدار الحماية و DMZ وإحصاءات حركة المرور وما إلى ذلك
دعم TCP / IP و UDP و FTP (اختياري) و HTTP وبروتوكولات الشبكة الأخرى
دعم طرق التمرير التسلسلي المختلفة ، عميل UDP ، TCPClient / الخادم
دعم التقاط البيانات
|
|

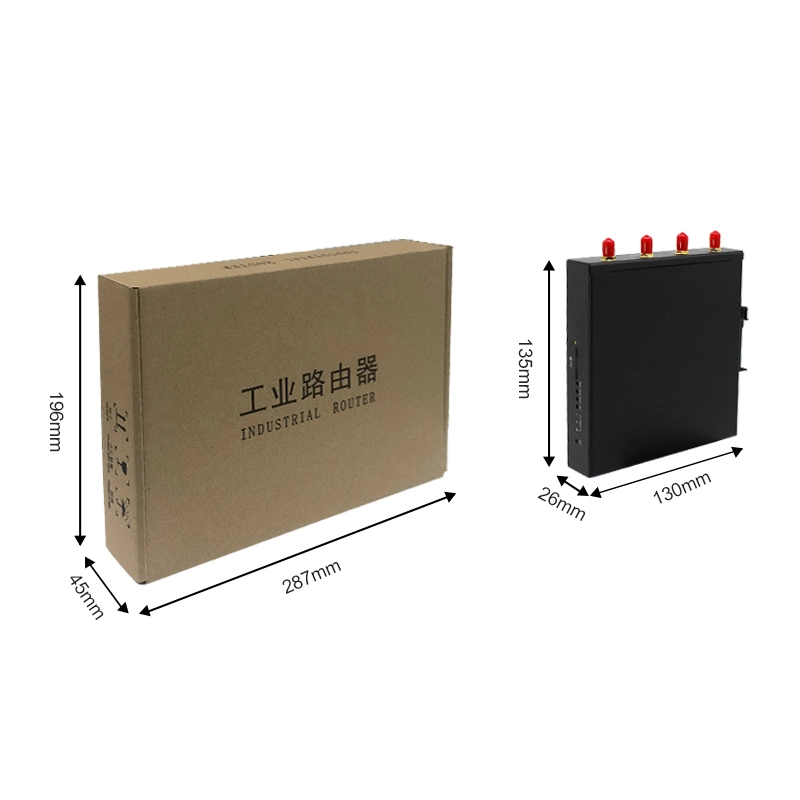

ابعاد
|
130 مم × 135 مم × 26 مم (باستثناء الهوائي ومجموعات التركيب)
|
|
ثقل
|
445 جم تقريبا
|
|

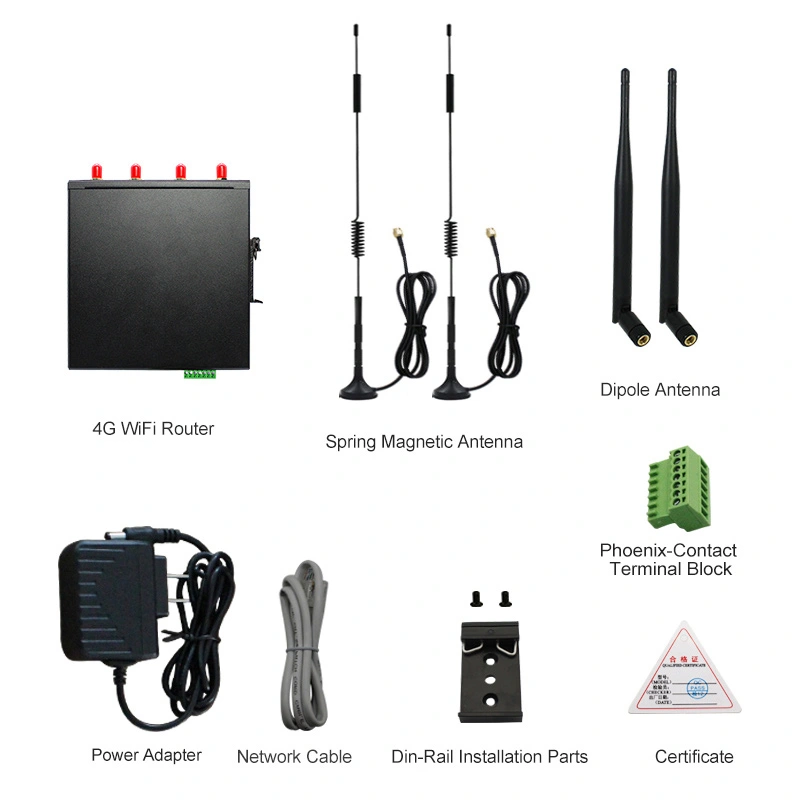

التعبئه
|
تغليف المنتج القياسي:
1 × جهاز I2200 مع مودم 4G
1 × محول طاقة تيار متردد / تيار مستمر
1 × كابل الشبكة
2 × هوائي 4G مغناطيسي زنبركي (هوائي ثنائي القطب اختياري)
2 × هوائي WIFI ثنائي القطب (هوائي مغناطيسي زنبركي اختياري)
1 × موصل كتلة المحطة الطرفية
1 × مجموعة تركيب
|
|
وسط
|
درجة حرارة التشغيل: -35 درجة مئوية إلى 75 درجة مئوية
درجة حرارة التخزين: -40 درجة مئوية إلى 85 درجة مئوية
رطوبة التشغيل: رطوبة نسبية تتراوح من 10٪ إلى 95٪ دون تكاثف
رطوبة التخزين: 5٪ إلى 95٪ رطوبة نسبية دون تكاثف
|
